偏心测试仪

圆柱透镜离心仪 CL-M1

产品型号： CL-M1
品牌：ARROWIN
产地：日本
产品描述：能够测量误差中心和圆柱形透镜的平行偏移
在线订购

圆柱透镜离心仪 CL-M1

CL-M1

静音透镜母线测量机的引入

能够测量误差中心和圆柱形透镜的平行偏移
你可以根据基线测量到边缘的距离（偏心错位）和倾斜（平行错位）的差别。
操作简便，测量简单

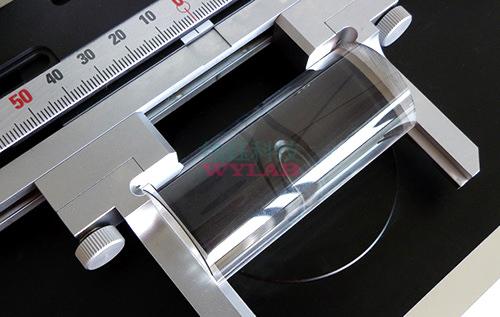

只需将镜头放置在或滑动臂上，按下测量按钮即可显示结果。由于使用线性导轨来移动臂，你可以平稳操作，无需施加太大力气。
屏幕上显示处理方向和数量
屏幕显示需要修剪的边缘以及修剪的程度以达到准确度。※1
适用于各种镜头尺寸

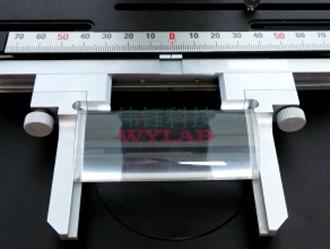

标准舞台可测量高达120×50mm的镜头。可调节的下颌和可调节镜头也允许轻松调整尺寸。
*1：要获得效果，首先必须注册你的镜头数据。

分析数据

仕様 / Specifications

測定方式	透過式
測定可能レンズ形状	最大寸法：幅(母線方向)60ｍｍ、奥行40ｍｍ形状：平凸、平凹焦点距離：－∞～-5ｍｍ、+5ｍｍ～＋∞
分解能	偏芯ズレ：1μm　/　平行ズレ：１秒
ステージ仕様	前後移動量：25ｍｍ　/　左右移動長：100ｍｍ
最大サンプルサイズ	幅120ｍｍ / 前後50ｍｍ
